Танк Т-34 изнутри и снаружи

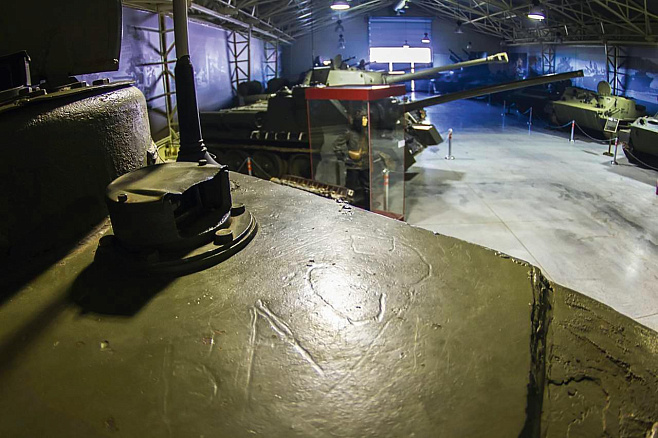

История умалчивает, кем был этот Вася. Фото: Роман Кривов, www.topwar.ru

Снаружи и внутри

Помните, каково это – сидеть в эконом-классе самолета между двумя соседними пассажирами? Вот в Т-34 было еще хуже. Каким бы легендарным ни был Т-34, кроме этого он был и максимально некомфортным для людей. Внутреннее пространство кабины «тридцатьчетверки» делилось на две части: одна – для атаки и вторая – для управления машиной. Боевая часть располагалась под башней – в ней сидели заряжающий и командир, а впереди них, практически «в носу» танка, умещались механик-водитель и стрелок-радист. Командир танка был вынужден делать несколько дел одновременно – он управлял орудием, наводил прицел, следил за внешней обстановкой на поле боя и руководил действиями всего экипажа. Места в кабине танка не хватало, все ютились в тесноте и не могли эффективно управлять машиной. А ведь позже танк стал и вовсе пятиместным: чтобы освободить командира от части задач, к экипажу присоединился наводчик.

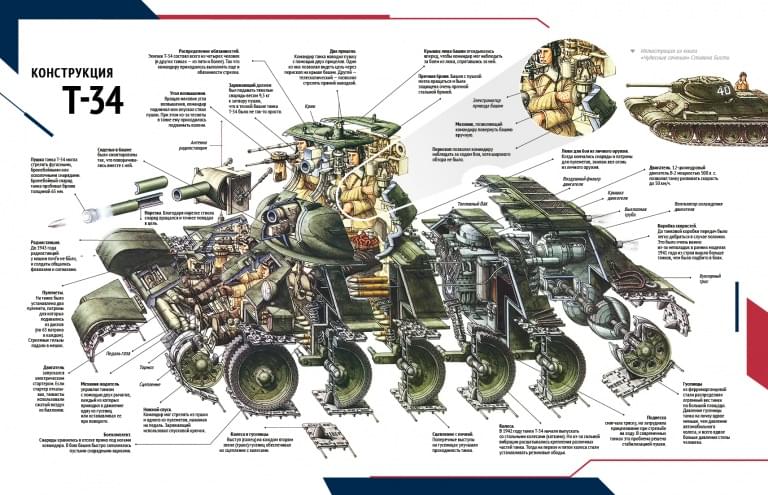

Танки, построенные на разных заводах и в разные периоды войны, могли отличаться в деталях, но основа всегда была одна: броневой корпус, ходовая гусеничная часть, средства вооружения и двигатель. Чтобы обеспечить прочную противоснарядную защиту танка, его покрывали стальными плитами толщиной 45 мм в лобовой части и 40 мм в кормовой. Крыша над моторно-трансмиссионным отделением имела 16 мм в толщину, а над подбашенной коробкой – 20 мм. Дно танка в разных местах было от 13 до 40 мм. На многих корпусах остались послания: солдаты выцарапывали свои инициалы или памятные слова. По бокам танка располагались топливные баки, спереди приварены клаксон и фара, а сзади – трансмиссия, выхлопные трубы и буксировочные крюки. Чтобы что-то отремонтировать, сначала приходилось справиться с задачей «открыть люк» – они были плотно завинчены на болты или закрыты на штыри.

Башня танка могла быть разной – это также зависело от производителя и года выпуска, но она всегда была двухместной. В начале производства башню сваривали из нескольких плит и листов, а к концу 1940 года начали отливать целиком. С начала 1942-го башня стала шире, объемнее и немного изменила форму, став похожей на шестиугольник, из-за чего ее прозвали «шестигранником» или «гайкой». Несмотря на увеличение пространства, она все еще была довольно тесной для двух человек. Ведь кроме людей, в ней хранились все вооружение, приборы наблюдения и прицела, механизм поворота башни, часть боекомплекта, радиостанция и аппараты ТПУ (танковое переговорное устройство). По бокам башни были отверстия для стрельбы из личного оружия и щеколды для обзора – кроме того что солдаты атаковали танковой пушкой, они еще должны были стрелять из своих автоматов. Случалось, что командир танка просто-напросто не мог воспользоваться нужными ему приборами, поскольку возможности до них дотянуться не было. В итоге страдали управляемость танка и слаженность действий экипажа.

В наше время у любого возникнет резонный вопрос: «Почему все сделали так неудобно и не для людей?» Сейчас проблемы стесненности кажутся легко разрешимыми – просто сделайте танк пошире, но в условиях вынужденного наращивания объемов производства это было невозможно. Все новшества (улучшение эргономики и параметров башни) требовали серьезных изменений в конструкции, и сделать это, не останавливая производство, можно было только поэтапно. Так, например, и поступили с башней, когда в 1942 году изменили ее форму на шестигранную.

Как ехал

То, что заставляло танк работать, находилось в силовой части – сзади. Двигатель, трансмиссия, радиаторы, топливные баки, фрикционы с вентилятором и все-все, без чего «тридцатьчетверка» просто не поедет. Не совсем обычным для тех времен был двигатель Т-34 – полностью дизельный бескомпрессорный В-2 (подробнее об этом в статье «Первый в своём роде: дизельный двигатель В-2». – Ред.). Дался он советским разработчикам и инженерам через пот и слезы – история двигателя, как и самого танка – сплошные неурядицы и проблемы. Топливо заливалось в баки на 90 л по бокам машины, а подавалось насосами НК-1 (насос консольный). Почти круглогодично применяли дизельное топливо «ДТ зимнее», но если температура поднималась до +5 °С, могли использовать «ДТ летнее». Чтобы двигатель не перегрелся, в танк встроили жидкостную систему охлаждения суммарным объемом 95 л – с принудительной циркуляцией и двумя трубчатыми радиаторами по обе стороны от двигателя. Чтобы очистить цилиндры двигателя от воздуха, сначала использовали один воздухоочиститель «Помпон», но его мощности не хватало, поэтому после 42-го года его заменили на два воздухоочистителя «Мультициклон». Трансмиссия 1940 года состояла из многодискового главного фрикциона сухого трения, пятискоростной четырехступенчатой коробки передач (в 43-м стала пятискоростной), бортовых фрикционов и тормозов, тормозов и бортовых передач.

Ходовая часть танка – по пять опорных катков с обоих бортов, каждый диаметром 830 мм, и два колеса – направляющее спереди и ведущее сзади. Конструкция опорных катков могла существенно различаться: в разное время использовались штампованные или литые катки, обрезиненные или с внутренней амортизацией, или вовсе без нее. Гусеницы Т-34 отливали из стали – это был ряд траков, чередующихся и соединяющихся. Танковые траки – как части «Лего», из которых собиралась гусеница. В ширину она достигала 500 мм, а один трак делал «шаг» длиной 172 мм. В первые годы производства у гусеницы было 74 трака, а позднее стало 72. Иногда, чтобы Т-34 быстрее и эффективнее пробирался по пересеченной местности, на каждый четвертый или шестой трак с помощью болтов устанавливали грунтозацепы.

Вся ходовая часть крепилась к корпусу танка с помощью пружинной подвески, известной как подвеска Кристи – катки соединялись с пружинами. По сравнению с классической рессорной, эта подвеска позволяла танку ехать быстрее и быть чуть меньше в высоту.

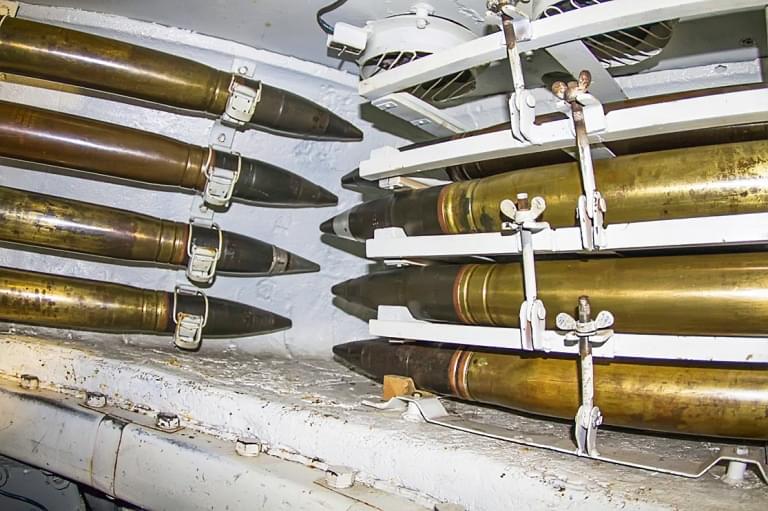

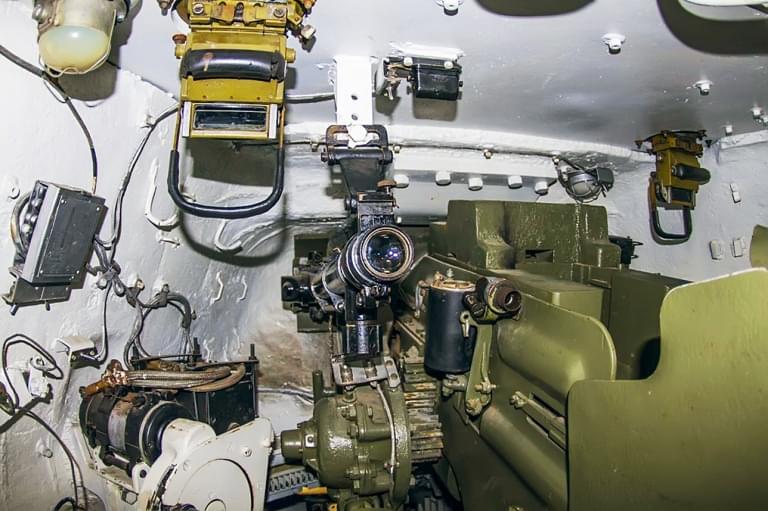

Внутри Т-34-85. Фото: Роман Кривов, www.topwar.ru

Как связывался

Ахиллесовой пятой танков была связь – вплоть до 1943 года лишь на некоторые командирские Т-34 устанавливали радиоприемники, в то время как большая часть всех немецких танков была оснащена двусторонней радиосвязью. Из-за того, что «тридцатьчетверки» не могли переговариваться между собой, на начальных этапах войны было немало проблем с координацией действий.

Только в 1943 году около 2/3 выпускаемых танков смогли оснастить радиосвязью, устанавливая на них радиостанции 9М и переговорные устройства ТПУ-3бисФ. Зато на последующие модификации Т-34-85 радиосвязь устанавливали уже во всех случаях. Экипаж танка переговаривался через внутреннее ТПУ-3-бисФ, а коротковолновая приемопередающая телефонная радиостанция 9-РС служила для общения между двумя танками, расстояние между которыми не больше 18 км.

Как атаковал

Главным «аргументом» всех Т-34 была пушка. В первые годы производства (1938–1939) Л-11 была 76-мм и длиной 30,5 калибра (2324 мм), а бронебойный снаряд из нее вылетал со скоростью 612 м/с. Позже, в 1941 году, пушку (теперь уже Ф-34) удлинили до 41,5 калибра (3162 мм), и скорость снаряда достигала 662 м/с. Все было нацелено на улучшение атаки. Солдат управлял пушкой сам, вручную. Несмотря на всю сложность этого процесса, в танке было много подсказок – например, механизмы управления башней и орудием красились в белые и зеленые цвета, чтобы в боевой суматохе их не перепутать.
