Ученые ЛЭТИ разработали модель для исследования искусственных мышц микророботов

Созданная сотрудниками кафедры микро- и наноэлектроники (МНЭ) СПбГЭТУ «ЛЭТИ» компьютерная модель позволит быстро и дешево создать симулятор для исследования внутренних процессов в электрических компонентах микророботов.

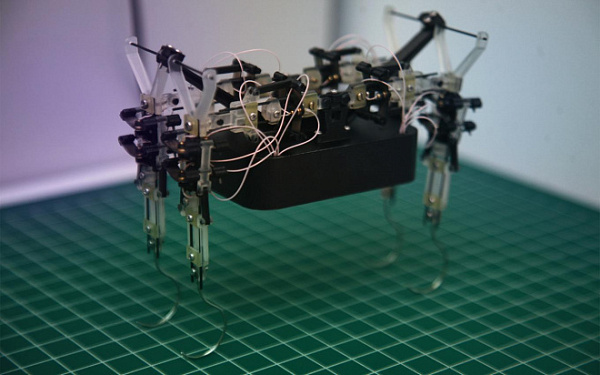

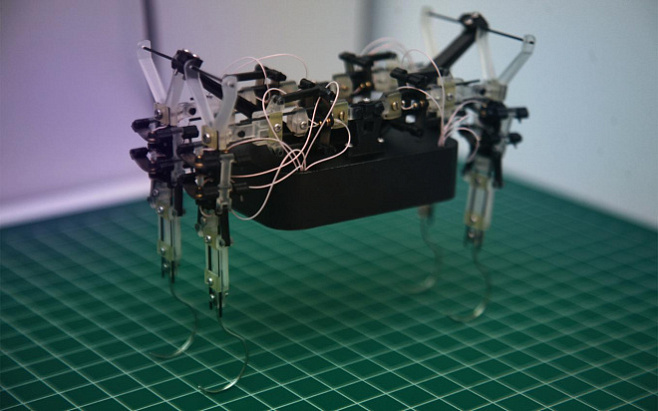

Ученые ЛЭТИ разработали модель для исследования искусственных мышц микророботов
Фото: Indicator

Ученые Санкт-Петербургского государственного электротехнического университета «ЛЭТИ» (СПбГЭТУ «ЛЭТИ») разработали компьютерную модель, благодаря которой можно исследовать внутренние процессы в электрических компонентах микророботов и предсказывать их реакцию в разных условиях. Новая модель может быть реализована на любом языке программирования и позволяет быстро и дешево проводить вычислительные эксперименты. Работа выполнена при поддержке гранта РНФ и опубликована в журнале Micromachines.

Благодаря развитию технологий у современных ученых появилась возможность использовать микророботов, когда необходимо взаимодействовать с нано- и микроразмерными деталями или работать в труднодоступных местах. Например, к таким механизмам часто обращаются в медицине, чтобы прицельно доставлять лекарства в организм или проводить операции без хирургического вмешательства.

«Гибкость, малый вес, легкость изготовления и обработки являются основными неотъемлемыми свойствами большинства полимеров. Кроме того, ионный полимерно металлический композит (ИПМК) обладает способностью к большой деформации в ответ на подачу напряжения к электродам в несколько вольт. Благодаря этому он может применяться в качестве мягких роботизированных приводов, искусственных мышц и динамических датчиков в области бионической инженерии», - рассказал Иван Константинович Хмельницкий, доцент кафедры микро- и наноэлектроники СПбГЭТУ «ЛЭТИ».


Ионный полимерно-металлический актюатор (исполнительное устройство) представляет собой механизм, состоящий из полимерной мембраны, покрытой с обеих сторон металлическим проводящим слоем. К металлу проведены электроды с напряжением от одного до пяти вольт. Перед использованием такой полимер насыщается водой, и под действием электрического поля жидкость начинает двигаться, из-за чего увеличивается давление на одном электроде и уменьшается на другом. Разность в давлении и приводит к изгибам в ионного полимерного металлического композита (ИМПК).

Подобные композиты могут использоваться при изготовлении различных микророботов, поэтому важно понимать, какие процессы происходят внутри при действии приложенного напряжения, чтобы понимать, как отреагирует мембрана. Для этого ученые используют сложные математические модели, которые на основе исходных данных о наблюдаемых перемещениях рассчитывают внутренние процессы. Однако большинство математических моделей требует серьезных финансовых и вычислительных ресурсов. В этой ситуации необходимо искать способы оптимизации, упрощающие процесс изучения и разработки микроприборов.

Сотрудники кафедры микро- и наноэлектроники СПбГЭТУ «ЛЭТИ» разработали вариант компьютерной модели, благодаря которой можно с привлечением минимума средств и ресурсов запрограммировать алгоритм и создать симулятор для отслеживания необходимых процессов. Модель представляет собой сопряженные дифференциальные уравнения, описывающие транспорт заряженных частиц (ионов) и молекул воды в ионообменной мембране, а также электростатическое поле внутри и механическую деформацию механизма. Для расчета этих показателей в модель вводятся геометрические характеристики (длина, ширина, толщина слоев и прочее) и физические свойства слоев (коэффициент диффузии, концентрация ионов в полимере, плотности слоев и так далее).

«С помощью разработанного программного обеспечения численного моделирования рассчитаны и исследованы пространственные распределения концентраций ионов и молекул воды в полимерной мембране ИПМК. Предложенная оптимизированная модель позволяет изучать динамику транспорта ионов внутри композита в зависимости от параметров мембраны и управляющего напряжения», - комментирует профессор кафедры микро- и наноэлектроники Евгений Адальбертович Рындин.


В состав научной группы входят сотрудники кафедры микро- и наноэлектроники – профессора Евгений Адальбертович Рындин, Николай Игоревич Алексеев и Андрей Владимирович Корляков, доценты Иван Константинович Хмельницкий и Антон Петрович Бройко, а также инженер инжинирингового Центра микротехнологии и диагностики (ИЦ ЦМИД) Вагаршак Мгерович Айвазян.
«Наша работа позволяет проводить расчеты со сложными современными математическими моделями, получая результаты мирового уровня, и при этом используя доступные технические средства — персональный компьютер и свободное программное обеспечение. Мы надеемся, что описанная нами методика создания симулятора подтолкнет развитие в этой области», – комментирует доцент кафедры МНЭ Антон Петрович Бройко.

1  /  3
Профессор кафедры микро- и наноэлектроники СПбГЭТУ «ЛЭТИ» Евгений Адальбертович Рындин
Доцент кафедры микро- и наноэлектроники СПбГЭТУ «ЛЭТИ» Иван Константинович Хмельницкий
Доцент кафедры микро- и наноэлектроники СПбГЭТУ «ЛЭТИ» Антон Петрович Бройко
