текст
В НИТУ МИСИС создают новый композит для термоядерных реакторов
Ученые НИТУ МИСИС и АО «НИИЭФА» показали, как изготовить биметаллический материал с помощью гибридного аддитивного производства. Композиты из вольфрама и меди с улучшенными свойствами применяются для компонентов, обращенных к плазме (КОП), в установках термоядерного синтеза. Теплофизические и механические характеристики композита не уступают аналогам, изготовленным классическими методами, но в случае гибридных аддитивных технологий возможно реализовать более эффективный теплоотвод и повысить термоциклический ресурс за счет предложенного дизайна композита из вольфрама и меди.
«Университет МИСИС — признанный лидер в области материаловедения в России, входит в топ-100 лучших вузов мира по направлению Materials Science ведущего международного рейтинга QS. Наши ученые занимаются разработками, впоследствии находящими применение в различных отраслях промышленности, включая наукоёмкие. Коллектив исследователей под руководством молодого ученого, PhD Станислава Чернышихина разработал новый композиционный материал для применений в термоядерных реакторах отечественного производства», — рассказала Алевтина Черникова, ректор Университета МИСИС.
Вольфрам считается одним из основных материалов для компонентов, обращенных к плазме за счет высокой температуры плавления и пороговой энергии для физического распыления, а также низкому удержанию изотопов водорода. Однако его сложно механически обрабатывать из-за высокой твердости и хрупкости. Чтобы изготовить изделия из вольфрама, обычно применяют методы порошковой металлургии, но классические технологии не позволяют создавать сложнопрофильные изделия. Поэтому традиционный дизайн КОП представляет собой простую многослойную конструкцию. Альтернативой к классическим технологиям является аддитивное производство, которое позволяет послойно синтезировать изделие, в том числе пористые структуры. Свойства таких изделий могут быть адаптированы для конкретной задачи за счет варьирования особенностей геометрической структуры.
«Исследования и разработка новых методов для изготовления деталей из вольфрама обладает высокой практической значимостью. Технология селективного лазерного плавления (СЛП) является одним из наиболее популярных и применяемых методов аддитивного производства металлических изделий из-за возможности синтеза деталей сложной формы с высокой разрешающей способностью. Стоит отметить, что производство изделий из вольфрама с помощью метода СЛП является сложной задачей из-за высокой температуры плавления, образования дефектов несплавления, микротрещин и перегрева различных узлов в установках», — отметил Станислав Чернышихин, PhD, заведующий лабораторией Университета МИСИС.

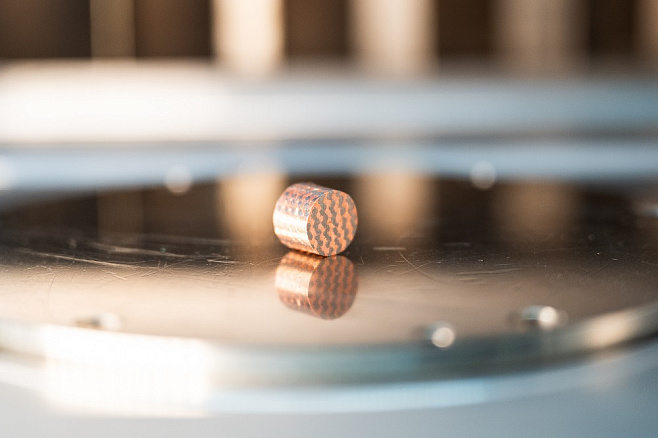

Изучив условия лазерного синтеза вольфрама, коллективу НИТУ МИСИС удалось получить относительную плотность сплошных образцов в 96,7%. Сначала для создания биметаллического материала были изготовлены скелетные структуры гироида вольфрама, похожие на изогнутую сетку или волну. Затем в матрицу металла была инфильтрирована медь при температурах до 1350°C c in situ мониторингом процесса. Изучение смачивания и кинетики пропитки вольфрамовых матриц позволили установить оптимальные условия инфильтрации.
Механические испытания показали, что композит оказался гораздо пластичнее чистого вольфрама — он выдерживал деформацию до 35% без разрушения. Также ученые университета совместно с АО «НИИЭФА» провели измерения температуропроводности в широком диапазоне температур (до 800°С). Было установлено, что с уменьшением размера элементарной ячейки структуры наблюдается небольшое понижение температуропроводности, но при этом возрастают прочностные характеристики.
«В дальнейшем мы планируем перейти к производству макетов КОП и теплонагруженным циклическим испытаниям. При испытаниях будут моделироваться воздействия приближенные к реальным эксплуатационным условиям в термоядерных установках», — добавил Станислав Чернышихин.
Подробные результаты опубликованы в научном журнале International Journal of Refractory Metals and Hard Materials (Q1).
Вольфрам считается одним из основных материалов для компонентов, обращенных к плазме за счет высокой температуры плавления и пороговой энергии для физического распыления, а также низкому удержанию изотопов водорода. Однако его сложно механически обрабатывать из-за высокой твердости и хрупкости. Чтобы изготовить изделия из вольфрама, обычно применяют методы порошковой металлургии, но классические технологии не позволяют создавать сложнопрофильные изделия. Поэтому традиционный дизайн КОП представляет собой простую многослойную конструкцию. Альтернативой к классическим технологиям является аддитивное производство, которое позволяет послойно синтезировать изделие, в том числе пористые структуры. Свойства таких изделий могут быть адаптированы для конкретной задачи за счет варьирования особенностей геометрической структуры.
«Исследования и разработка новых методов для изготовления деталей из вольфрама обладает высокой практической значимостью. Технология селективного лазерного плавления (СЛП) является одним из наиболее популярных и применяемых методов аддитивного производства металлических изделий из-за возможности синтеза деталей сложной формы с высокой разрешающей способностью. Стоит отметить, что производство изделий из вольфрама с помощью метода СЛП является сложной задачей из-за высокой температуры плавления, образования дефектов несплавления, микротрещин и перегрева различных узлов в установках», — отметил Станислав Чернышихин, PhD, заведующий лабораторией Университета МИСИС.
Изучив условия лазерного синтеза вольфрама, коллективу НИТУ МИСИС удалось получить относительную плотность сплошных образцов в 96,7%. Сначала для создания биметаллического материала были изготовлены скелетные структуры гироида вольфрама, похожие на изогнутую сетку или волну. Затем в матрицу металла была инфильтрирована медь при температурах до 1350°C c in situ мониторингом процесса. Изучение смачивания и кинетики пропитки вольфрамовых матриц позволили установить оптимальные условия инфильтрации.
Механические испытания показали, что композит оказался гораздо пластичнее чистого вольфрама — он выдерживал деформацию до 35% без разрушения. Также ученые университета совместно с АО «НИИЭФА» провели измерения температуропроводности в широком диапазоне температур (до 800°С). Было установлено, что с уменьшением размера элементарной ячейки структуры наблюдается небольшое понижение температуропроводности, но при этом возрастают прочностные характеристики.
«В дальнейшем мы планируем перейти к производству макетов КОП и теплонагруженным циклическим испытаниям. При испытаниях будут моделироваться воздействия приближенные к реальным эксплуатационным условиям в термоядерных установках», — добавил Станислав Чернышихин.
Подробные результаты опубликованы в научном журнале International Journal of Refractory Metals and Hard Materials (Q1).
Фото: пресс-служба НИТУ МИСИС
Технологии
Пресс-служба НИТУ МИСИС
Машины и Механизмы
Всего 0 комментариев
Как создаются дизайнерские биопринтеры в России?
На 1000% пластичнее: в НИТУ МИСИС усовершенствовали титановые сплавы
