В НГТУ НЭТИ разработан высоковольтный комплекс для испытания устройств защиты от импульсных перенапряжений

Варисторы являются ключевыми элементами защиты электронных устройств и сетей от импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами или электромагнитными помехами. Их нелинейная вольт-амперная характеристика (ВАХ) позволяет эффективно ограничивать перенапряжения, поглощая избыточную энергию и предотвращая повреждение оборудования. Благодаря высокой скорости срабатывания и стабильности параметров при многократных воздействиях варисторы широко применяются в бытовой, промышленной и телекоммуникационной аппаратуре, а также в системах автотранспорта и генераторных установках.

«К нам обратились представители компании АО «Хакель». Основное направление их деятельности — изготовление средств защиты от импульсных перенапряжений. Сейчас они открывают новое направление радиоэлектронного производства в России — собственное изготовление варисторов. Для этого необходима как производственная база, так и испытательное оборудование, которое позволит подтвердить характеристики варисторов — соответствие устройств нормам, установленным государственными стандартами. Мы изготовили комплекс для проведения испытаний импульсной электрической нагрузкой варисторов с целью подтверждения технических характеристик», — рассказал заведующий электротехнической лабораторией НГТУ НЭТИ Александр Мюльбаер.

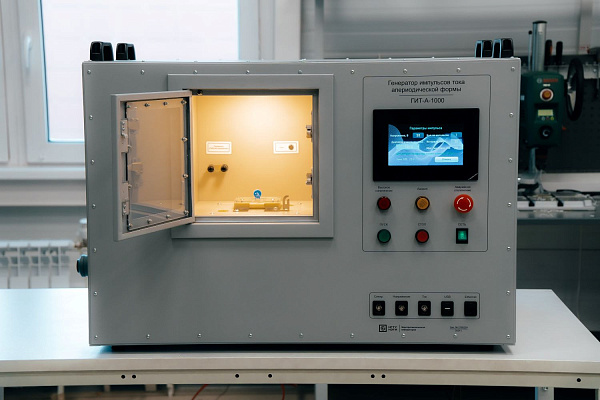

Комплекс состоит из трех генераторов и источника внешнего рабочего напряжения — к генераторам подключается отдельный блок, который позволяет проводить испытания при рабочих напряжениях. Испытательный комплекс разработан под линейку варисторов, которые производит компания АО «Хакель» (классификационным напряжением от 18 до 1800 вольт). Он позволяет создавать испытательные импульсы тока с заданными параметрами (амплитуда, длительность, форма импульса) в соответствии с требованиями стандартов (ГОСТ 30265-95), а именно: прямоугольный импульс тока длительностью 2000 мкс и регулируемой амплитудой от 1 до 500 А; апериодический импульс тока 8/20 мкс (8 мкс — длительность фронта импульса, 20 мкс — длительность импульса) амплитудой от 1 до 10000 А.

Как отмечает Александр Мюльбаер, к основным преимуществам разработанного испытательного комплекса относится возможность управления комплексом как непосредственно с панели генератора, так и дистанционно с помощью персонального компьютера; широкий диапазон рабочих напряжений, позволяющий проводить испытания варисторов с классификационным напряжением от 18 до 1800 В и размерами от 5 до 32 мм; система блокировок, обеспечивающих защиту оператора от поражения электрическим током. Кроме того, конструкция испытательной камеры генераторов обеспечивает защиту оператора от разлета осколков варисторов и УЗИП в случае их разрушения.

Разработка испытательного комплекса выполнялась с привлечением студентов конструкторского бюро, что позволило им приобрести практические навыки в области проектирования, настройки и эксплуатации высоковольтного оборудования. Это способствует подготовке квалифицированных кадров для отечественной электротехнической промышленности.

С другими разработками электротехнической лаборатории НГТУ НЭТИ можно ознакомиться на сайте.
